简 介
JBC仓顶扁布袋除尘器具有结构简单紧凑、体积小、维修方便、振动噪音小、效率高等优点。尤其是B型除尘机组可直接安装在扬尘点上，省去连接风管，简化除尘系统。JBC系列袋式除尘器分A型和B型。A型有单独的灰斗和排料器，B型没有单独的灰斗，灰斗既是排灰口又是吸尘口。A、B型按风机安装方式分为Ⅰ型、Ⅱ型，Ⅰ型风机在除尘器本体之上，Ⅱ型风机在除尘器侧面。
JBC旁插扁布袋除尘器构造及工作原理
（1）构造。A型由过滤部分、振打装置、排风装置、排料器和风管,部分组成；B型由过滤部分、振打装置、排风装置和接管4部分组成。
（2）工作原理。含尘气体由吸风口（B型由灰斗）进入箱体，经布袋过滤，净气由布袋内部向右流动进入排风箱，由排风装置排出。而过滤粉尘附在布袋外壁上，使阻力上升，达到_值后，开启振打电机，实现振打清灰。

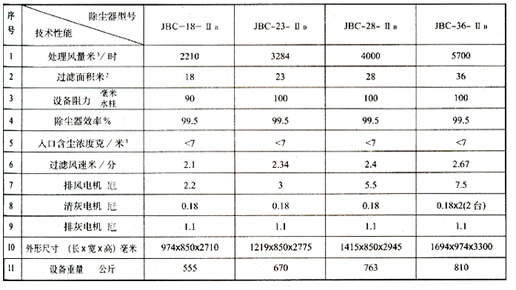

JBC旁插扁布袋除尘器的基本技术性能参数:
|
规 格 性能参数 |
JBC-20 |
JBC-32 |
JBC-45 |
|
|
过滤面积 m2 |
20 |
32 |
45 |
|
|
处理风量 m3/h |
1800-2400 |
2880-3840 |
4050-5400 |
|
|
过滤风速 m/min |
1.5-2 |
1.5-2 |
1.5-2 |
|
|
阻力 Pa |
980 |
980 |
980 |
|
|
效率 % |
99 |
99 |
99 |
|
|
使用温度 ℃ |
<150 |
<150 |
<150 |
|
|
风
机 |
型 号 |
4-72-11 |
4-72-11 |
4-72-11 |
|
风量 m3/h |
（1975-3640） |
（2430-5408） |
（4020-7420） |
|
|
风压 Pa |
1245-784 |
1617-1068 |
1999-1313 |
|
|
电机型号 |
Y90-L-2 |
Y100L-2 |
Y132S1-2 |
|
|
电机容量KW |
2.2 |
3 |
5.5 |
|
|
振打 机 |
振幅 mm |
4 |
4 |
4 |
|
电机型号 |
Y90S-4 |
Y90S-4 |
Y90S-4 |
|
|
电机容量KW |
1.1 |
1.1 |
1.1 |
|
|
排料 阀 |
规 格 |
YJD-6200×200 |
YJD-6200×200 |
YJD-6200×200 |
|
电机容量KW |
0.6 |
0.6 |
0.6 |
|
|
|
|
|
|
| JBC旁插扁布袋除尘器 | ||
|
||

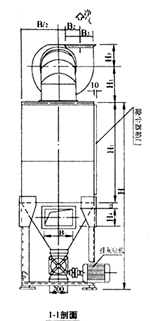

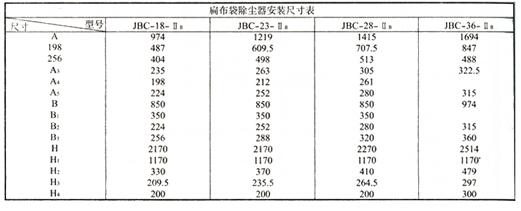

| 安装尺寸表: | ||
|
||
