一、陶瓷多管旋风除尘器的特点
陶瓷多管旋风除尘器是指多个旋风除尘器并联使用组成一体并共用进气室和排气室，以及共用灰斗，而形成多管除尘器。多管旋风除尘器中每个旋风子应大小适中，数量适中，内径不宜太小，因为太小容易堵塞。
本公司多管旋风除尘器的特点是：①由多个小型旋风除尘器并联使用，在处理相同风量情况下除尘效率较高，②节约安装占地面积；③多管旋风除尘器比单管并联使用的除尘装置阻力损失小。
陶瓷多管旋风除尘器中的各个旋风子采用轴向入口，利用导流叶片强制含尘气体旋转流动，因为在相同压力损失下，轴向入口的旋风子处理气体量约为同样尺寸的切向入口旋风子的2～3倍，且容易使气体分配均匀。轴向入口旋风子的导流叶片入口角90°，出口角40°～50°，内外筒直径比0.7以上，内外筒长度比0.6～0.8。
我们把多管除尘器中各个旋风子的排气管固定在一块隔板上，这块板使各根排气管保持_的位置，并形成进气室和排气室之间的隔板。
根据多个旋风除尘器共用一个灰斗，容易产生气体倒流的蔽端。我们把多管除尘器分隔成几部分，各有一个相互隔开的灰斗。在气体流量变动的情况下，可以切断一部分旋风子，照样正常运行。
二、陶瓷多管旋风除尘器性能
陶瓷多管旋风除尘器是由若干个旋风子组合在一个壳体内的除尘设备。这种除尘器因旋风子直径小，除尘效率较高；旋风子个数可按照需要组合，因而处理量大。现已有多达900mm×ф250mm的多管旋风除尘器运行。
旋风子有陶瓷及铸铁两种，直径有100mm、150mm、200mm、250mm，以ф=250mm使用较普遍。轴向进气的旋风子的导向叶片有螺旋型和花瓣型两种。螺旋型导向叶片的流体阻力小，不易堵塞，但除尘效率低；花瓣型导向叶片有较高的除尘效率，但流体阻力大，且花瓣易堵塞。切向进气的旋风子，在工业中得到应用。切向进气的多管旋风除尘器较轴向进气的多管旋风除尘器有较大的处理量，较高的除尘效率和较大的流体阻力。
三、陶瓷多管旋风除尘器技术参数
|
规格型号
|
XD-Ⅱ-0.5
|
XD-Ⅱ-1
|
XD-Ⅱ-2
|
XD-Ⅱ-4
|
XD-Ⅱ-6
|
XD-Ⅱ-10
|
XD-Ⅱ-20
|
XD-Ⅱ-35
|
|
配用锅炉（t/h）
|
0.5
|
1
|
2
|
4
|
6
|
10
|
20
|
35
|
|
处理烟气量（m3/h）
|
1500
|
3000
|
6000
|
12000
|
18000
|
30000
|
60000
|
105000
|
|
除尘效率（%）
|
＞95
|
|||||||
|
本体阻力（Pa）
|
＜900
|
|||||||
|
分割粒径
|
3.05
|
|||||||
|
重量
|
310
|
570
|
960
|
1900
|
2910
|
6100
|
11750
|
20300
|
|
|
|
|
|

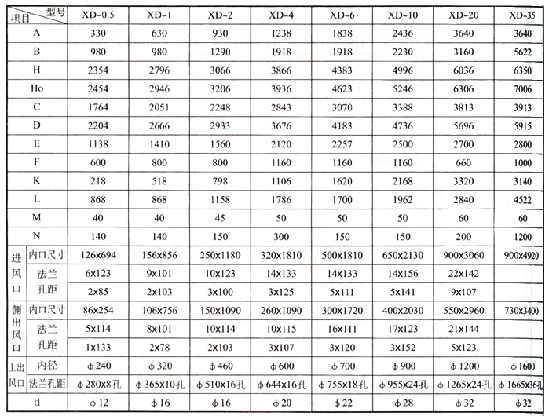

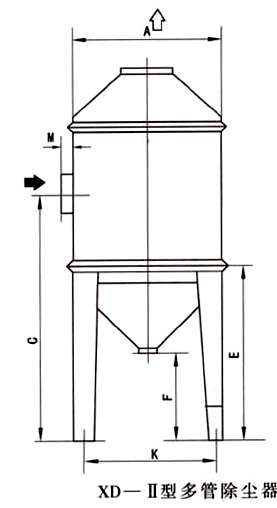

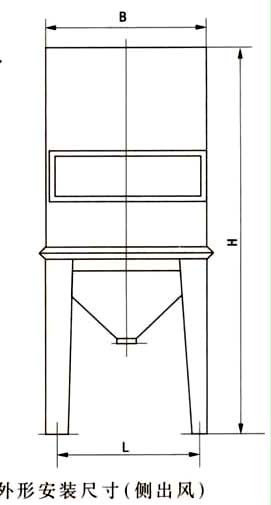

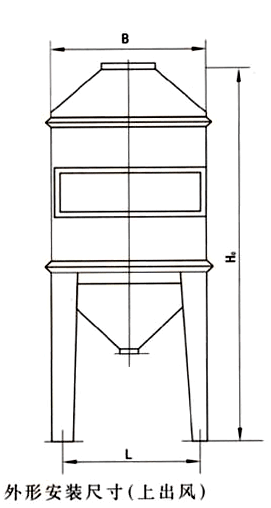

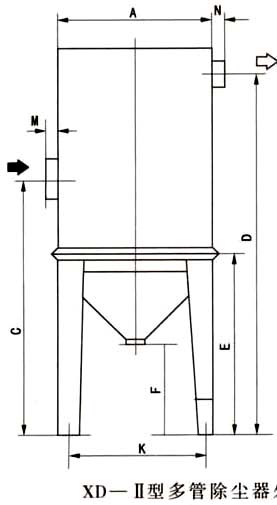

外形尺寸:
|
|
|
