除尘器布袋
的制作形式：
除尘器布袋
是将纤维织制滤料采用缝纫或热熔等方式制作而成的柔性过滤元件，也是布袋除尘器_常用的过滤元件。滤袋除尘器的工作温度、除尘效率以及滤袋使用寿命主要由滤料特性确定的。
除尘器布袋可按其滤尘面分为内滤式和外滤式；按其形状分为圆袋和异形袋。
1、常用滤袋形式
（1）内滤圆袋
内滤圆袋一般采用机织无缝圆筒布，也可采用平幅滤料缝制或热熔粘合。圆袋直径通常为Φ130~Φ300mm，袋长一般为2~10m，_长12m，控制袋长与直径比不大于40。内滤圆袋袋身上按照_间距装有防瘪环，使滤袋在清灰反吸时保持粉尘沉降通道。 内滤圆袋下端袋口套在除尘器花板的下袋座上，用抱箍或绳子固定，或在袋口缝上不锈钢弹性圈，胀嵌在下袋座的外凸缘内，上端用袋帽和吊挂装置悬挂在除尘器的横梁上。小规格的内滤圆袋（直径小于Φ150mm）可将上袋口缝成吊攀，直接用吊钩悬挂在除尘器的横梁上。 内滤圆袋在使用时应处于张紧状态。在安装时，通过调节吊挂张紧装置来达到相应的张力，一般Φ300mm内滤圆袋，需要达到30kg。
（2）外滤圆袋 除尘器布袋
外滤圆袋一般采用平幅滤料缝制或热熔粘合。圆袋直径可为Φ80~Φ200mm，_常用的为Φ115~Φ160mm，袋长一般为2~6m，_长达8m。 外滤圆袋在使用时应配有支撑滤袋用的框架，使圆袋在受压的情况下能保持正常的工作状态。外滤圆袋与框架的尺寸配合关系到滤袋清灰效果和使用寿命。 合成纤维外滤圆袋与框架尺寸应是松动配合，即外滤圆袋的直径和长度应略大于所配框架尺寸。如Φ120mm的外滤圆袋应配用Φ115mm的框架，长度应比框架长15~30mm，使滤袋在清灰喷吹时有_振幅。 玻纤外滤圆袋与框架尺寸应是紧密配合。如Φ120mm的外滤圆袋应配用Φ120mm的框架，长度也是一致的，使滤袋在清灰喷吹时振幅很小，避免滤袋频繁绕曲折损。
（3）外滤异形 除尘器布袋
除圆袋之外的各种形状的过滤袋都称为异形袋，如扁袋、腰圆形袋、菱形袋、梯形袋等。这些滤袋都是外滤式，故称为外滤异形袋。 外滤异形袋一般采用平幅滤料缝制或热熔粘合。扁袋、梯形袋的周长为800-900mm，袋长为2-6m，腰圆形袋周长380-450mm，长度为8-10m。扁袋、梯形袋主要用于回转反吹布袋除尘器，扁袋、菱形袋主要用于分室反吹布袋除尘器，腰圆形袋主要用于回转脉冲喷吹布袋除尘器。在设计这种异形袋时，应考虑充分利用滤料的门幅，减少边角料。 外滤异形袋应配有相同形状的框架来支撑，使滤袋在受压工况下能保持正常的工作状态。滤袋与框架的尺寸配合应与外滤圆袋相同。

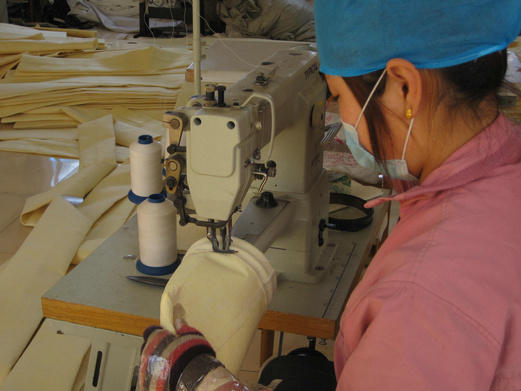

除尘器布袋缝制
（1）滤袋配件 滤袋配件可以分为两大类：一类是直接缝制在滤袋上，与滤袋组成一个不可分割的整体，如外滤圆袋的弹性圈、内滤圆袋的防瘪环等，称为缝制配件；另一类是滤袋安装和使用时_的配件，如外滤圆袋用的滤袋框架、内滤圆袋用的袋帽、卡箍和吊挂装置等，称为安装配件。
1）内滤圆袋配件 内滤圆袋配件缝制配件；为安装配件。袋口胀圈
（3）是由外套抱箍（5）安装方式改为内嵌弹性胀圈安装方式的一种袋口配件，用δ0.4 x 20mm弹性钢条制作，缝在袋口，利用袋帽或袋座上的凸缘固定密封，安装_方便。防瘪环（4）一般用Φ3~5mm不锈钢丝制作，接口焊牢并应光滑无毛刺，不能断裂。 2）外滤圆袋配件 外滤圆袋配件如图6-5，其中1、2为缝制配件，3、4为安装配件。袋口胀圈（1）用δ0.38x 19mm弹性钢带制作，密封条
