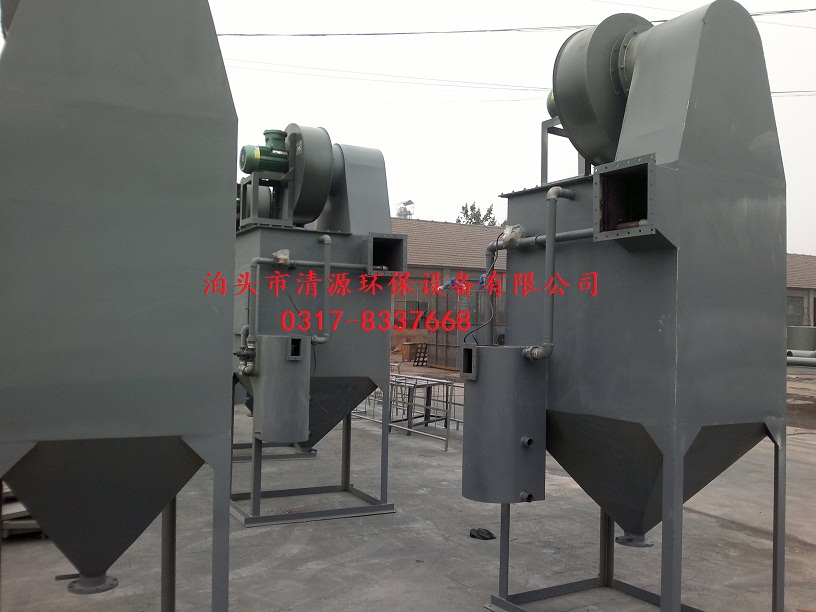

CCJ型冲激式矿山除尘器介绍

发布时间:2016/12/30 8:40:31
CCJ型冲激式矿山除尘器有几种不同型式的排泥浆方法,本图集为锥形漏斗排泥浆的冲激式除尘机缓,定型为CCJ/A型(C—冲激式;C—除尘;J—机组;A—锥形漏斗排泥浆)。按处理风量的能力分八种规格。

 CCJ型冲激式矿山除尘器介绍:
一、型号规格及技术性能:
此类型除尘机组有几种不同型式的排泥浆方法,本图集为锥形漏斗排泥浆的冲激式除尘机缓,定型为CCJ/A型(C—冲激式;C—除尘;J—机组;A—锥形漏斗排泥浆)。按处理风量的能力分八种规格。
二、 CCJ型冲激式矿山除尘器除尘原理:
含尘气体入口进入除尘器,气流转弯向下冲击于水面,部分较大的尘粒落入水中。当含尘气体以18—35米/秒的速度通过上下叶片间的“S”形通道时,激起大量的水花,使水气接充分接触,绝大部分微细的尘粒混入水中,使含尘气体得以充分净化。经由“S”形通道后,由于离心力的作用,获得尘粒的水又返回漏斗。净化后的气体由分雾室挡水板除掉水滴后经气出口和通风机排出除尘机组。混浆由则漏斗的排浆阀连续或定期的排出,新水则由供水管路补充。
机组内的水位由溢流箱控制。当水位高出溢流箱的溢流堰时,水便流进水封并由溢流管排出。设在溢流箱盖上的水位自动控制装置能保证水面在3—10毫米的范围内变动,从而保证机组稳定的_率和节约用水。
溢流箱上部用通气管与净化分雾室连通,使两者具有相同高度的水位。
溢泫箱的水是通过插入除尘器下部的连通管连接的,以保持溢流箱水面的平稳。
三.供水方式及水位自动控制
如前所述,水位对净化效率有直接的影响,因此机组内保持稳定的水位才能保证稳定的_率。在实际运行中,由于供水的水压变化较大,使水位产生较大的波动;特别是当水位过低时,含尘气体通过“S”形通道时不能充分的甚至完全不能激起水花,使除尘效率显著的降低。
为避免上述现象,本机组设有两路供水。机组所供水经常是供水1供给,水量由截止阀1调定,当水压降低时,由供水2自动补充不足水量。供水2的水量是靠设在溢流箱上的电极对溢泫箱内水位变化的检测,再经过继电器控制电磁阀的启停而实现自动控制的。根据需要,可以将水面的波动控制在3—10毫米范围内。当发生高低水位时,发出灯光及响声信号。低水位时,风机自动停转以免机组内部积灰堵塞。
四.  CCJ型冲激式矿山除尘器使用说明
(1)适用范围:本机组适用于净化非纤维性、无腐蚀性的温度不高于300℃的含有尘性体。适用于冶金、煤炭、化工、铸造、发电、建筑材料及幼火材料等企业。在用于具有粘性的生石灰运输系统中的除尘亦能获得很好的效果,这是该机组的又一突出特点。
(2)、溢流箱的水封高度是按机组氛雾室内负压不大于400毫米水柱或正压不大于150毫米水柱设计的,非此使用条件,需另生设计溢流箱。
(3)、外形尺寸及装配型式
为便于设计选用,每种规格的除尘机组根据通风机的旋转方向、溢流箱及供水管路的安装位置不同,各有四种不同的装配型式。选用时需写明型号、规格及装配的全部代号。例如:CCJ/A-20-Π即为CCJ/A型、风量20000米3时第Π种装配型式。
(4)、根据需要机组上的通风机可以不装在除尘器上,操作及检修平台自行设计。
