电磁脉冲阀耗气量计算

发布时间:2019/11/11 8:19:17

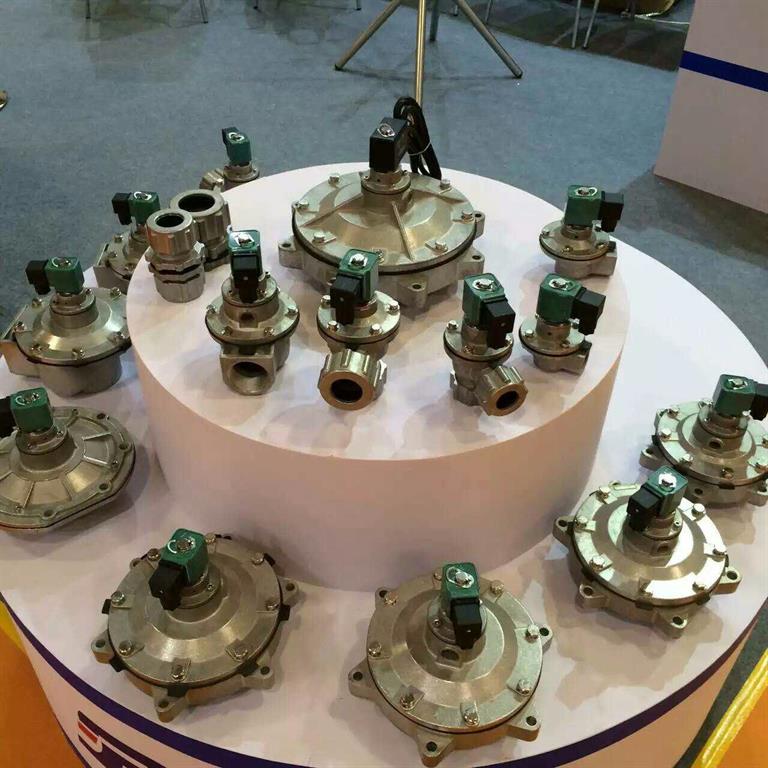

电磁脉冲阀耗气量取决于喷吹压力、喷吹周期、喷吹时间、脉冲阀方式和口径以及滤袋数等要素。

电磁脉冲阀耗气量计算:
(1)如果选用上海袋配DN40S电磁脉冲阀
Q=(198.3XCvXP1)/(根号G)
Q----------吐出流量
Cv---------流动系数
P1---------表压(是气包上压力表值,低压为0.4MPa以下,超过0.4算高压,此处选3kg/cm2,即0.3MPa)
G----------气体比重(这个可以无视,常温下空气比重为1.14)
Q=(198.3x51x3)/(跟号1.14)
=28442.8/min
=474.1/sec
=71.1/0.15sec
(2)压力容器的必要容积(这里是算气包的直径和长度)
能够吐出71/0.15sec的压力容器的流量
V=Q/(P1-P2)
V----------流量
P1---------清灰前压力
P2---------脉冲清灰后的压力(选1.5)
V=71100/1.5kg=47.41L
大概算下花板的排部
根据滤袋数量200个,我选择20X10的排部方式比较容易计算
即电磁脉冲阀20个,喷吹管上喷嘴数量为10个
下面开始验算我这种排列是否合理
首先,计算花板上孔与孔之间的距离
根据经验,间距一般取滤带直径1.5倍即D=1.5Xd
D---------花板孔间距
d---------滤袋直径
计算得D=1.5X116=174这里我取170mm
纵向间距一样也是170mm
边上的孔到侧壁板距离我选的是150mm
所以本人根据在厂里出差所学到的,把孔分成了2行4列,其实这也是为了上箱体检查口设计
总的长度我算下来为L1=3994mm≈4000mm
(注意,这里花板孔间距主要是为了不让袋与袋之间相碰,袋与壁板之见不相碰,太大让费材料,太小容易碰,并无实际规则)
知道了上箱体花板的长度,主要是为了确定气包的长度
众所周知,气包是装在上箱体上,其长度应与上箱体长度相当且不能超过上箱体长度
所以算来算去,主要是为了知道气包的长度L2≤4000mm这里我们取整4000mm来计算
S=V/L
V----------这里的V是上面算出来的压力容器必要容积
L----------4000mm
所以压力容器的截面积S=V/L=47410/400cm=118.525
查手册,我用的应该是日标
这里要查的是日标的管子的型号,压力容器是个圆形的钢管:
SGP150AΦ165.2X5.0t
这里的165.2是外径5.0t是说明这个管壁厚5.0mm
得出内径为165.2-10=155.2mm由此内径算截面积S2=189CM2
189>118满足条件
所以电磁脉冲阀耗气量所用压力容器型号SGP150AX4000mm(实际应较4000mm稍小)
