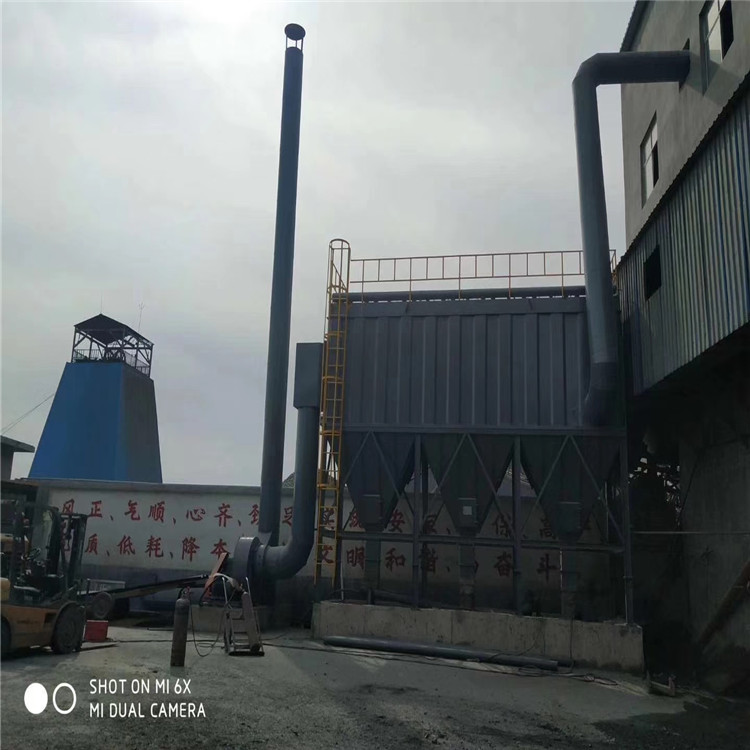

电炉除尘器系统设计方案:
1.
电炉除尘器采用QYMC型气箱式脉冲布袋除尘器。
2.配备一台除尘器，每一台除尘器分排分室。
3.滤袋采用φ130X3060mm标准规格，材质采用涤纶滤针刺毡。
4.除尘器采用外滤式，除尘器的滤袋利用弹簧涨圈与花板联接，形成了干净空气与含尘气体的分离。
5.在清灰时由PLC控制脉冲控制仪发出脉冲信号给电磁脉冲阀，通过喷吹管喷出压缩空气，使滤袋径向变形抖落灰尘。
6.电炉除尘器顶部设检修门，用于检修和换袋（除尘器的维、检修、换袋工作仅需在机外可执行，不必进入除尘器内部）。
7.除尘器设有保温层、顶部防雨棚，防止在环境条件下结露现象的发生及保护除尘器顶部装置。
8.除尘器设置烟气温度在线检测装置，当烟气温度抄过预设报警值时，打开冷风装置，保护滤袋。
9.除尘器配置进风分配系统及滤袋固定框，有效地使进入除尘器的含尘气体均匀地分布到每个滤袋，滤袋固定框的使用，有效地防止了清灰过程中滤袋间的碰撞和磨擦，有利于滤袋使用寿命的延长。
10.电炉除尘器配置了离线阀，它的关闭能保正除尘器单个仓室的离线，实现了在除尘器正常工作状态时对单个仓室的检修维护。
11.
电炉除尘器配置仓壁振动装置，能有效地破拱，保正了除尘器灰斗卸灰的顺利进行。
