袋式除尘器吸风管道安装说明：
1.

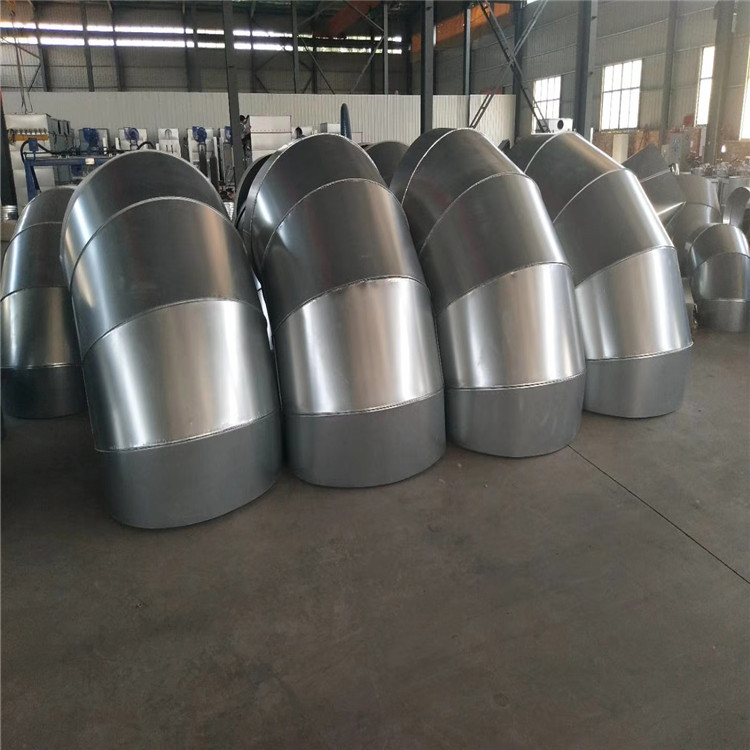

袋式除尘器吸风管道及管件除材质特殊标注外，均采用Q235-A，图中圆形除尘管道及管件所标注的管径均指管道内径,管道标高均以管中心为准；
2.管道在安装前须先除其内壁及毛刺等杂物，各单体须试验合格后方可安装；
3.管道吊装时其环向焊缝应离托座（或衬托板）边缘不小于300mm，纵向焊缝应在托座上方不小于200mm处；
4.管道安装时，支架处的管道标高安装误差不过设计标注标高的±5mm;
5.袋式除尘器吸风管道的焊缝应采用对接焊缝，焊缝高度不得小于管壁厚度，管道的配件与管道焊接时应采用标准的连续角焊缝，焊角高度不得小于所焊件的小厚度，但法兰与管道焊接应采用双面连续的标准角焊缝。钢板或管道焊接时，当壁厚>3mm时，应将焊口加工成“V”形坡口，其尺寸应符合下表要求：
壁厚（mm） 间隙a （mm） 钝边b（mm） 破口角度c
4~6 1±1 1±0.5 70±5°
7~12 2±1 2±1 60±5°
6.系统中的除尘管道及部件在未标明法兰连接时，其连接方式均采用焊接，对直径小于500mm的应采用对接焊缝，一般采用搭接板连接，对于壁厚大于3mm的对接焊缝，焊口应按前述要求加工成“V”形坡口。直径大于600mm的亦应尽量采用对接焊，安装有困难时，方采用搭接板连接，单面焊缝的搭接板厚度应为管壁厚度的1.6倍，管道直径小于或等于800时，搭接板焊缝采用单面连续标准角焊缝，直径大于或等于900mm时搭接板焊缝采用双面连续标准角焊缝，以保正对接管道的高点，低点及变坡处管道有定的角度。
7. 所有管道安装须在管道支架施工完毕后方可进行，以防止设备及管道因应力而变形；
8. 气动系统及配管安装后，应按P=0.8MPa的压力做压力试验，并做气密性检查，保正严密不漏气；
9. 袋式除尘器吸风管道部分安装完毕后，用P=0.02MPa的压力做气密性试验，要求漏气率小于3%；
10. 除尘干管水平度、垂直度的要求参看相关图纸；
11.
袋式除尘器吸风管道大直径法兰焊制，应符合相关规范的要求，防止焊制时法兰挠曲变形；
