钢铁公司除尘器升级改造项目介绍：
钢铁公司布袋除尘器是烧结360平项目的配套工程，安装于粗破料场内，主要用于收集处置物料翻卸过程中产生的粉尘。布袋除尘器原设计标准为：进口含尘浓度≤8g/ m3、出口含尘浓度≤30mg/ m3。随着环保部门对京津冀及周边地区大气污染特别排放标准的提高，原布袋除尘器已不能满足排放标准，需对该袋式除尘器进行升级改造。
目前主要部件已无法正常运转，需要对布袋除尘器本体在原有基础上，进行升级改造，以满足环保排放出口含尘浓度≤10mg/ m3的标准。
施工范围：
（1）包括布袋除尘器入口至出口全部主体设备及配套设施，在现有除尘器主体结构及风机基础上进行改造；
（2）增加一台满足13m³空压机使用的干燥及过滤装置；
（3）整套设备的自动化控制系统设计、制造、安装和调试。
（4）除尘系统损坏截门进行更换。
厂区条件参数：
安装条件

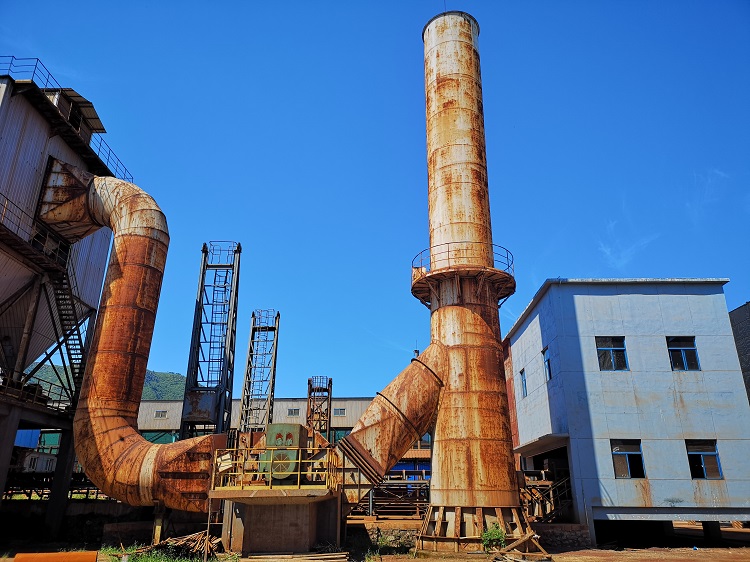

布袋除尘器、除尘风机、电机室外露天安装，已设置安装了检修平台、围栏、爬梯、护栏装置。
供电条件
高压电压：6KV（±10%），非接地中线
低压电源：380V、220V（±10%），三相四电制，接地中线
频率：50HZ（±1.0HZ）
高、低压电源引至除尘设备配电室，为除尘设备控制系统提供电源。所有高、低压配电柜。
供气条件：目前能够_供风压力：0.6MPa；但无干燥及过滤装置。
冷却水：压力0.3MPa，供水温度：≤35℃；接入设备本体
风机：型号：Y4-80NO22F，风量：300000m3/h，全压：5200pa；接入风口或阀门
风机电机型号：YKK500-6 710KW高压电机，不具备变频调速条件
原布袋除尘器设备技术参数：
（1） 布袋除尘器的型号：LCMD-5000㎡
（2）过滤面积：5000㎡
（3）过滤风速：<1.04m/min
（4）处理风量：300000 m3/h
（5）入口烟气温度：<120℃
（6）入口含尘浓度：≤8g/m3
（7）排放浓度：≤30mg/Nm3
（8）烟尘性质：烧结原料烟尘
（9）滤袋规格：φ130×6000mm
（10）骨架规格：Φ128×5950㎜
（11）清灰方式：离线清灰
（12）压缩空气量：4m3/min
（13）喷吹压力：0.4～0.7MPa
（14）喷吹时间：0.065～0.085s
（15）清灰周期：30～240min （可调）
（16）设备阻力：≤1500pa
（17）设备耐压：－6000pa
布袋除尘器 设备技术要求
除尘系统环保指标：
通过对除尘器的升级改造，达到环保指标要求：大气污染物排放浓度≤10 mg/ m3。
除尘器性能指标要求
除尘器漏风率（静态）＜3%；
除尘器阻力＜1500Pa；
系统使用寿命≥15年（易损件除外）；
除尘器布袋寿命≥14个月（按实际运行时间统计）。
其中，骨架由全自动_袋笼生产线生产，镀锌处理（或氧化硅涂层），带气流引射器。正常使用寿命≥2年。
布袋正常使用寿命≥14个月（以实际运行时间为准），在_期内出现破损（人为损坏除外）供方均无偿提供。明确滤袋的品牌、每条单价、承诺寿命。
脉冲阀正常使用寿命大于80万次；脉冲阀选用（原设备为美国ASCO）原生产厂家CA76mm-305品牌或上海袋配品牌。
除尘器设备自动控制系统技术要求：
自动化控制系统负责设计、成套、编程、施工、调试，达到正常运行条件。除尘系统采用PLC控制系统。控制范围：对除尘本体振动器、卸灰阀、脉冲阀等除尘系统设备、除尘过程进行自动控制，具备相关工艺控制数据可在上位机中修改的功能，实现集中监控、现场无人值守。要求将其附属设施（电机、风机轴承温度、管道压力、流量，除尘风机入口调节阀信号检测，风门位置反馈、风机电机轴冷却液压力）检测信号，实现上位数据显示。对风机风门、电机等非供货范围设备进行远程控制。工控机与PLC之间采用工业以太网通讯。工控机、PLC由 UPS 电源供电，控制系统配置电源浪涌保护器，模拟量信号采用信号隔离器进行隔离。现场测量设备要经授权计量检定部门检定合格，并可拆装维护。
本控制系统设工控机，安装于操作台内。操作台为平台式，800*930*800（mm），钢板厚度≥2mm,前后双开门，颜色RAL9001喷塑，柜内应有工控机安装支架、电源开关和插座等设施。PLC柜内布局按设计图纸要求，并按照图纸要求进行配线，线号_为计算机打印。柜内配套件包括断路器使用施耐德系列产品。接线端子使用万可压接，电源使用端子要增加过载能力。24V电源选用电源西门子品牌。PLC柜钢板厚度≥2mm,前后双开门，柜体颜色RAL9001喷塑，柜内应有照明、检修电源插座、接地母排等设施。备用PLC模块数字量、模拟量输入、输出点数不低于总点数15%。柜内配置隔离变压器、防浪涌保护装置。PLC柜门设通风口及排风扇，柜内全部通风口应安装防尘棉，柜门部位增设防尘设施，限度降低柜内粉尘，供方需按图纸为模块柜及柜内具体元器件提供明显牢靠的设备名称标识。
所有设备有现场操作箱,现场操作箱上安装转换开关和启动、停止按钮，当转换开关在“手动”位置时，设备_由电气回路在机旁手动控制，不受PLC控制；当转换开关在“自动”位置时，设备由PLC控制，PLC控制还包括设备单体运行和连锁运行两种方式。
设备选型要求：按照规划的品牌、型号进行选型，上位监控计算机选用台湾研华工控机，配置为IPC-610H/AIMB-785G2/I7-7700/8G/1T/DVD；显示器选用戴尔液晶显示器DELL SE2216H-21.5；PLC选用西门子S7-1200系列，控制器型号CPU1214C（6ES72141BG0XB0）；信号隔离器为北京平和PHG-11DD-11；料位开关选用天津天威品牌；压力变送器选用重庆川仪品牌；隔离变压器选用ABL6TS40U；防浪涌保护器选用MA15；
工控交换机西门子品牌单模，1光4电，非管理型；UPS电源深圳山特品牌，3KVA,输入输出电源220VAC，不低于30分钟 ，在线式。其它未明确要求的控制系统设备选用国内知名品牌。从现场接至PLC系统的开关量信号采用继电器隔离，断路器辅助点、接触器、热继电器，手/自动选择等信号均进入PLC系统。
