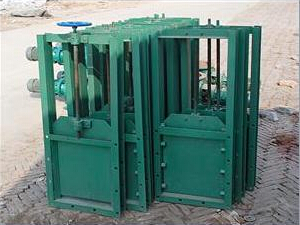

手动插板阀-闸板阀-平板阀

插板阀

手动插板阀,闸板阀,平板阀,除尘器配件适用于冶金、化工、粮食行业,是一种理想的物料隔断设备。
产地:
供应商:泊头市清源环保设备有限公司
电话:0317-8337668

插板阀详细内容

插板阀(也称滑板阀或闸门等)安装于各种粉粒体物料料斗的出料口处或管道上起开通及关断的作用,也可通过调整开度大小控制其物料的流量。本产品驱动装置可采用电动、气动、手动装置。适用于冶金、化工、粮食行业,是一种理想的物料隔断设备。我公司可生产进、出料口径Φ100-600的插板阀,也可按用户的要求进行非标尺寸阀门的设计制造。

此种插板阀是输送飞灰和粉状干物料的系统中用它截止输送物的装置,可安装在火力发电厂的省煤器、空气预热器、干式除尘器、烟道等灰斗下部,也可与电动给料机配套使用,工作温度允许达200℃,这种装置重量轻、体积小、无飞灰外跑,我公司备有电动、气动、手动三种,供您输送系统的需要选用。我们热忱欢迎您的到来。



插板阀主要技术参数

类别(Sort)
A
B
C
A1×A1
B1×B1
C1×C1
H
H1
L
N-φ
压力(Pressure)
单向
(Mono-Directional)
φ300
φ260
φ200
306×306
250×250
200×200
180
100
















≤150
720
8-φ13
0.1
φ320
φ280
φ220
326×326
270×270
220×220
180
100
760
8-φ15
φ340
φ300
φ240
346×346
290×290
240×240
180
100
800
8-φ15
φ360
φ320
φ260
366×366
310×310
260×260
200
120
840
8-φ18
φ380
φ340
φ280
386×386
330×330
280×280
200
120
880
8-φ18
φ400
φ360
φ300
406×406
350×350
300×300
200
120
920
8-φ18
φ420
φ380
φ320
426×426
370×370
320×320
200
120
960
8-φ18
φ440
φ400
φ340
446×446
390×390
340×340
200
120
1000
8-φ18
φ500
φ460
φ400
516×516
450×450
400×400
220
140
1120
8-φ18
φ540
φ500
φ440
556×556
490×490
440×440
220
140
1200
8-φ18
φ610
φ560
φ480
596×596
550×550
480×480
220
140
1295
16-φ18
φ660
φ610
φ500
660×660
610×610
500×500
220
140
1350
16-φ18




双向
(Bi-Directional)
φ706
φ660
φ600
706×706
660×660
600×600
240
160
1600
16-φ18
φ820
φ770
φ700
820×20
770×770
700×700
240
160
1800
20-φ18
φ920
φ870
φ800
920×920
870×870
800×800
270
180
2000
20-φ18
φ1030
φ975
φ900
1030×1030
975×975
900×900
270
180
2300
24-φ23
φ1130
φ1074
φ1000
1130×1130
1074×1074
1000×1000
270
180
2550
24-φ23
说明(Notes)Ⅰ-手轮 Ⅱ-链轮 距地面小于1.7米用手轮,大于1.7米用链轮
