静电除尘器大修改造

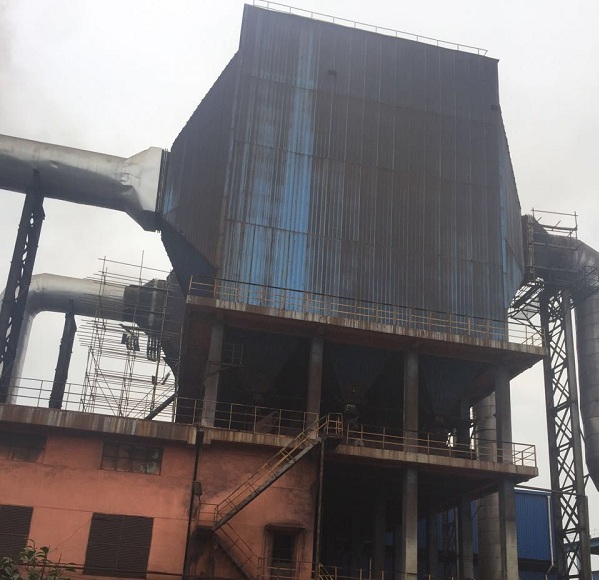

炼铁厂球团静电除尘器大修改造

炼铁厂球团静电除尘器大修改造经改造后颗粒物排放浓度≤50 mg/Nm3。竖炉炉台上的风量增加,有效收集处理球团竖炉生产废气,改善炉台作业环境。
产地:
供应商:泊头市清源环保设备有限公司
电话:0317-8337668

炼铁厂球团静电除尘器大修改造详细内容


炼铁厂球团静电除尘器大修改造原则:
1、按照尽量利旧及节约费用的宗旨实施改造,主体基础检测合格后利旧,现有除尘器外壳不利旧;
2、将电除尘器从进口膨胀节起进行更换,至电除尘器出口膨胀节止。并增加一个电场,确保粉尘排放浓度≤50mg/Nm3;
3、除尘器本体现有的除尘风量可满足现场要求,本次不作调整变更。如后期脱硫需要大修,风量及压头的改变由脱硫项目负责。
2炼铁厂球团静电除尘器大修改造实施方案:
1、电除尘器全部更新,并增加一个电场;
2、顶部加装不锈钢防雨棚;
3、顶部安装3吨电动葫芦一台;
4、现场所有操作箱、配电柜更换,照明更新、楼梯重新制作,踏板全换镀锌格栅板;
5、可上位机监视、操作、控制调整除尘运行情况;
6、卸灰系统全部更换,并在二楼二次灰仓上安装一套灰管至一楼,改为吸排车输灰作业;
7、除尘器保温全部更换;
8、现场安全标准作业标示牌配备齐全。
炼铁厂球团静电除尘器大修改造前电除尘器技术参数:
序号 项 目 单 位 数 值
1 入口烟气量 m3/h 324000
2 入口烟气含尘量 g/Nm3 25
3 出口烟气含尘量 mg/Nm3 ≤80
4 入口烟气温度 ℃ 正常运行时160℃左右,瞬间320℃
5 入口烟气负压 Pa -6000
6 电除尘器型号 EE90-3/1
7 电除尘器规格 m2 90㎡单室三电场
8 有效集尘总面积 m2 6144(含阳极滤槽面积6600)
9 本体漏风率 % ≤3
10 本体阻力 Pa ≤300
11 同极间距 mm 406
12 通道数 个 20
13 电场长度 m 12
14 电场宽度 m 8.12
15 电场高度 m 12.8
16 烟气流速 m/s 1
17 处理烟气时间 s 12
18 比集尘面积 m2/m3/s 68.27(含阳极滤槽73.33)
19 收尘极型式 480C型板
20 收尘极振打型式 顶部机械振打
21 放电极型式及材料 Φ38整体BS芒刺线,芒刺为不锈钢
22 放电极振打型式 顶部电磁锤振打
23 高压电源 三相电源1A/72kV 3台
炼铁厂球团静电除尘器大修改造改造后电除尘器技术参数:
序号 项 目 参 数
1 除尘器型号 QY102-4
2 安装位置 原电除尘器位置
3 除尘器形式 板式卧式
4 进出口形式 水平
5 进除尘器烟气流量 324000m3/h
6 入口烟气温度 160℃
7 入口烟气粉尘浓度 25g/Nm3
8 出口烟气粉尘浓度 50mg/Nm3
9 除尘效率 0.998
10 气体流速 0.89m/s
11 气流方向 水平
12 本体阻力 300Pa
13 阳极材质 SPCC
14 阴极形式 整体芒刺线
15 阴极材质 不锈钢
16 电源类型及数量 4台变频电源
17 规格 1.0A/80KV
18 阳极振打方式 顶部电磁锤振打
19 阴极振打方式 顶部电磁锤振打
20 集尘面积 7312m2
21 比集尘面积 81.24m2/m3/s
