DMF-T 型直通式电磁脉冲阀详细介绍
一、用途
电磁脉冲阀 （亦称隔膜阀）是脉冲 袋式除尘器 清灰喷吹系统的压缩空气 “ 开关 ” 。受脉冲喷吹控制仪输出信号的控制，对滤袋逐排（室）喷吹清灰，使除尘器的阻力保持在设定的范围之内，以_除尘器的处理能力和收尘效率。
DMF-T 型电磁脉冲阀为直通阀，其进气口之间夹角为 180° （进出口中心线为同一直线），其进口与储气筒连接，出口与喷吹管连接。气流畅通，能提供符合要求的清灰脉冲气体。
二、DMF-T电磁脉冲阀工作原理
膜片把电磁脉冲阀分成前、后二个气室，当接通压缩空气时，压缩空气通过节流孔进入后气室，此时后气室压力将膜片组件紧贴阀的输出口，电磁脉冲阀处于 “ 关闭 ” 状态。
脉冲喷吹控制仪的电信号使电磁脉冲阀衔铁后移，阀后气室放气孔打开，后气室迅速失压，膜片组件后移，压缩空气通过阀输出口喷吹，电磁脉冲阀处于
“
开启
”
状态。
脉冲喷吹控制仪电信号消失，电磁脉冲阀衔铁复位，后气室放气孔关闭，后气室压力升高使膜片组件紧贴阀的输出口，电磁脉冲阀又处于
“
关闭
”
状态。

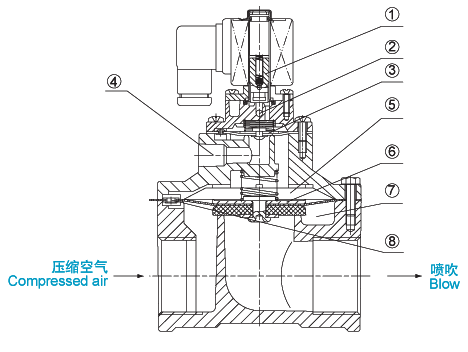

三、DMF-T电磁脉冲阀内部结构图
|
|
DMF-T 型 直通式电磁脉冲阀 部件清单
|
四、DMF-T电磁脉冲阀型号含义
DMF——T——XX——S——X
1 、 DMF ：是指电磁脉冲阀
2 、 T ：是指直通式
3 、 XX ：是指公称通径
4 、 S ：是指双膜片
5 、 X ：是指温度等级 （1.3）
五、DMF-T电磁脉冲阀型号规格选样表
|
序号 |
型号规格 |
公称通径 |
膜片数 |
进气口尺寸 |
出气口边接形式 |
重量 |
|
|
mm |
Inch |
||||||
|
1 |
DMF-Z-20 |
20 |
3 / 4" |
1 |
G 3 / 4" |
3 / 4" |
0.8kg |
|
2 |
DMF-Z-25 |
25 |
1" |
2 |
G 1" |
G 1" |
1.4kg |
|
3 |
DMF-Z-40S |
40 |
1 1/2" |
2 |
G 1 1/2" |
G 1 1/2" |
1.8kg |
|
4 |
DMF-Z-50S |
50 |
2" |
2 |
G 2" |
G 2" |
2.8kg |
|
5 |
DMF-Z-62S |
62 |
2 1/2" |
2 |
G 2 1/2" |
G 2 1/2" |
4.1kg |
六、DMF-T电磁脉冲阀技术指标：
|
产品型号 |
DMF-T 型 直通式电磁脉冲阀 |
|
工作压力 |
0.4~~0.6Mpa |
|
工作介质 |
清洁空气 |
|
电 压 |
DC24V 、 AC220V 、 AC110V |
|
电 流 |
0.8A 、 0.23A |
|
使用环境 |
温度：-25℃~~+55℃，空气的相对湿度不_过85% |
|
膜片寿命 |
喷吹100万次或三年 |
七、DMF-T电磁脉冲阀材质说明
|
阀体 |
铝合金 |
|
卡簧 |
不锈钢 |
|
线导组件 |
430FR 不锈钢等材料 |
|
膜片 |
进口丁腈橡胶 |
|
弹簧 |
304 不锈钢 |
|
紧固件 |
302 不锈钢 |
