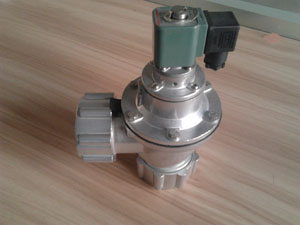

DMF-ZM型直角螺母式电磁脉冲阀详细介绍
一、DMF-zm电磁脉冲阀用途
DMF-zm电磁脉冲阀（亦称隔膜阀）是脉冲袋式除尘器清灰喷吹系统的压缩空气“开关”。受脉冲喷吹控制仪输出信号的控制，对滤袋逐排（室）喷吹清灰，使除尘器的阻力保持在设定的范围之内，以_除尘器的处理能力和收尘效率。
DMF-ZM型电磁脉冲阀是与“Z”系列相同的直角阀，适用于气包与除尘器喷吹管的安装连接，其进出口二端带有安装用的固定螺母，使安装和使用更为方便。
二、DMF-ZM电磁脉冲阀工作原理
DMF-ZM型电磁脉冲阀是指膜片把电磁脉冲阀分成前、后二个气室，当接通压缩空气时，压缩空气通过节流孔进入后气室，此时后气室压力将膜片组件紧贴阀的输出口，电磁脉冲阀处于“关闭”状态。
DMF-ZM型电磁脉冲阀是脉冲喷吹控制仪的电信号使电磁脉冲阀衔铁后移，阀后气室放气孔打开，后气室迅速失压，膜片组件后移，压缩空气通过阀输出口喷吹，电磁脉冲阀处于“开启”状态。
DMF-ZM型电磁脉冲阀是脉冲喷吹控制仪电信号消失，电磁脉冲阀衔铁复位，后气室放气孔关闭，后气室压力升高使膜片组件紧贴阀的输出口，电磁脉冲阀又处于“关闭”状态。
三、DMF-ZM电磁脉冲阀内部结构图
|
|
DMF-ZM型电磁脉冲阀部件清单
|
四、DMF-ZM电磁脉冲阀型号含义
DMF——Z——M——XX——S——X
1、DMF：是指电磁脉冲阀
2、 Z ：是指直角式
3、 M：是指二端带固定螺母
4、 XX：是指公称通径
5、 S ：是指双膜片
6、 X ：是指温度等级（1.3）
五、DMF-ZM电磁脉冲阀型号规格选样表
|
序号 |
型号规格 |
公称通径 |
膜片数 |
进/出气口边接形式 |
重量 |
|
|
mm |
Inch |
|||||
|
1 |
DMF-ZM-20 |
20 |
3/4" |
1 |
20 |
0.9kg |
|
2 |
DMF-ZM-25 |
25 |
1" |
1 |
34 |
1.3kg |
|
3 |
DMF-ZM-40S |
40 |
1 1/2" |
2 |
48 |
2.0kg |
六、电磁脉冲阀技术指标：
|
产品型号 |
DMF-ZM型电磁脉冲阀 |
|
工作压力 |
0.2~~0.6Mpa |
|
工作介质 |
清洁空气 |
|
电 压 |
DC24V、AC220V、AC110V |
|
电 流 |
0.8A、0.23A |
|
使用环境 |
温度：-25℃~~+55℃，空气的相对湿度不_过85% |
|
膜片寿命 |
喷吹100万次或三年 |
七、材质说明
|
阀体 |
铝合金 |
|
卡簧 |
不锈钢 |
|
线导组件 |
430FR不锈钢等材料 |
|
膜片 |
进口丁腈橡胶 |
|
弹簧 |
304不锈钢 |
|
紧固件 |
302不锈钢 |
