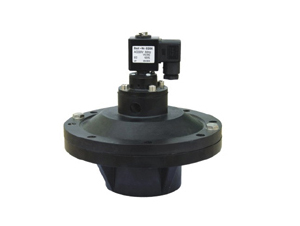

DSF型低压双膜片电磁脉冲阀,生产并应用在各种脉冲袋式除尘器上多年，技术性能均达到设计要求，运行效果好，性能稳定，维护简便，使用寿命长。
该阀与贮气包连接有两种方式：A：螺纹连接式 B：插管连接式
技术指标：
工作压力：０.３-０.６Ｍｐａ
工作介质：清洁空气
电压：ＤＣ２４Ｖ/AC220V
电流：800ma/60ma
使用环境：温度-10℃-55℃
空气相对温度不_过85%
膜片寿命：100万次或2-3年
A式尺寸表 （mm）
型号 | D | D1 | D2 | D3 | H | H1 | H2 | H3 | d |
DSF-40 | G11/2 〞 | 120 | 160 | 180 | 24 | 53 | 190 | 81 | 8- Φ9 |
DSF-50 | G2 〞 | 120 | 160 | 180 | 24 | 53 | 190 | 81 | 8- Φ9 |
DSF-70 | G21/2 〞 | 147 | 185 | 206 | 25 | 57 | 201 | 192 | 8- Φ11 |
DSF-80 | G3 〞 | 147 | 185 | 206 | 25 | 60 | 204 | 195 | 8- Φ11 |
DSF-100 | G4 〞 | 174 | 218 | 240 | 27 | 56 |
| 214 | 8- Φ11 |
B式尺寸表 （mm）
型号 | D | D1 | D2 | D3 | H | H1 | H2 | H3 | d |
DSF-40 | 40 | 120 | 160 | 180 | 24 | 53 | 190 | 81 | 8- Φ9 |
DSF-50 | 60 | 120 | 160 | 180 | 24 | 53 | 190 | 81 | 8- Φ9 |
DSF-70 | 75 | 147 | 185 | 206 | 25 | 57 | 201 | 192 | 8- Φ11 |
DSF-80 | 89 | 147 | 185 | 206 | 25 | 60 | 204 | 195 | 8- Φ11 |
DSF-100 | 106 | 174 | 218 | 240 | 27 | 56 |
| 214 | 8- Φ11 |
